Cấu hình thép kết cấu là các hình dạng mặt cắt ngang được tiêu chuẩn hóa được sản xuất từ các loại thép kết cấu. Chúng được thiết kế để chịu tải trọng uốn, cắt, hướng trục và xoắn trong khung xây dựng, cầu, tháp và nền móng thiết bị nặng. So với các mặt cắt dựng sẵn, các cấu hình thép kết cấu cán nóng mang lại các đặc tính cơ học ổn định, dung sai kích thước có thể dự đoán được và quá trình lắp dựng nhanh hơn.
THÉP YSduy trì một lượng lớn hồ sơ kết cấu thép với nhiều kích cỡ, chiều dài và loại thép khác nhau. Mỗi hồ sơ đều được cung cấp chứng chỉ kiểm tra nhà máy và kiểm tra tùy chọn của bên thứ ba. Tài liệu này giúp các kỹ sư xác minh cường độ chảy, độ bền kéo, độ giãn dài và các đặc tính va đập trước khi chế tạo.
Họ kết cấu thép bao gồm một số hình dạng tiêu chuẩn hóa. Mỗi cấu hình có một đặc tính chịu tải và phương thức kết nối cụ thể. Các loại phổ biến nhất được cung cấp bởi YS STEEL được liệt kê dưới đây.
Thép profile được sản xuất với nhiều kích cỡ khác nhau. Bảng bên dưới hiển thị phạm vi chiều cao, chiều rộng và trọng lượng điển hình cho các phần do YS STEEL cung cấp. Chiều dài tùy chỉnh từ 6 m đến 18 m có sẵn và có thể sắp xếp các dịch vụ cắt theo chiều dài.
| Loại hồ sơ | Chỉ định tiêu chuẩn | Phạm vi kích thước điển hình | Phạm vi trọng lượng | Ứng dụng phổ biến |
|---|---|---|---|---|

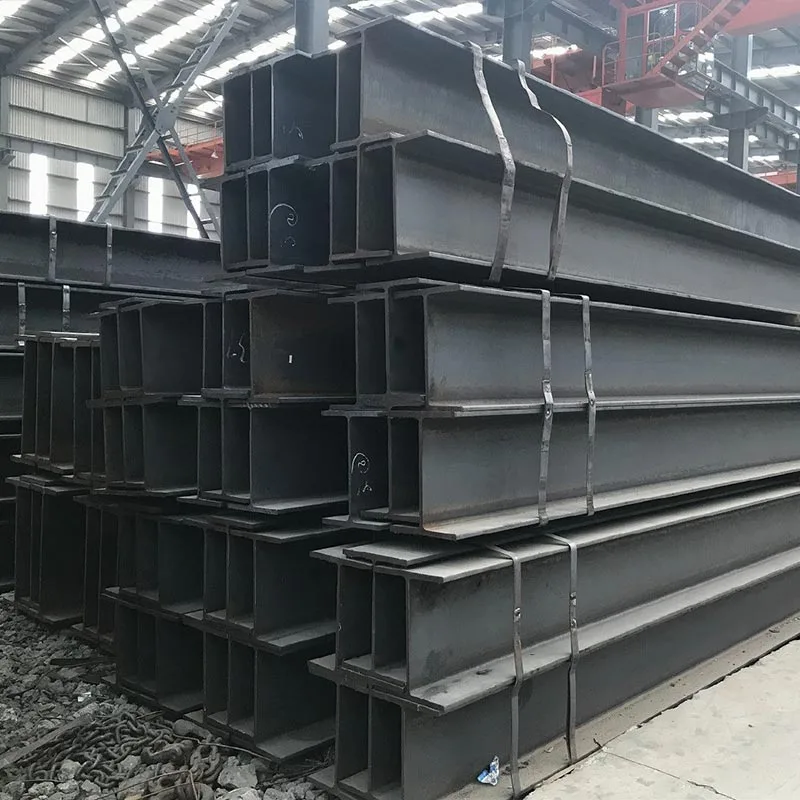

| Tia chữ H | HEA, HEB, HEM, HW, HM, HN | 100 mm x 100 mm đến 1000 mm x 400 mm | 16,7 kg/m đến 416 kg/m | Cột cao tầng, dầm cầu, khung nặng |
| I-Beam | IPE, IPN | Chiều cao 80 mm đến 750 mm | 6,0 kg/m đến 224 kg/m | Dầm sàn, đường ray đơn, đường băng cần cẩu |

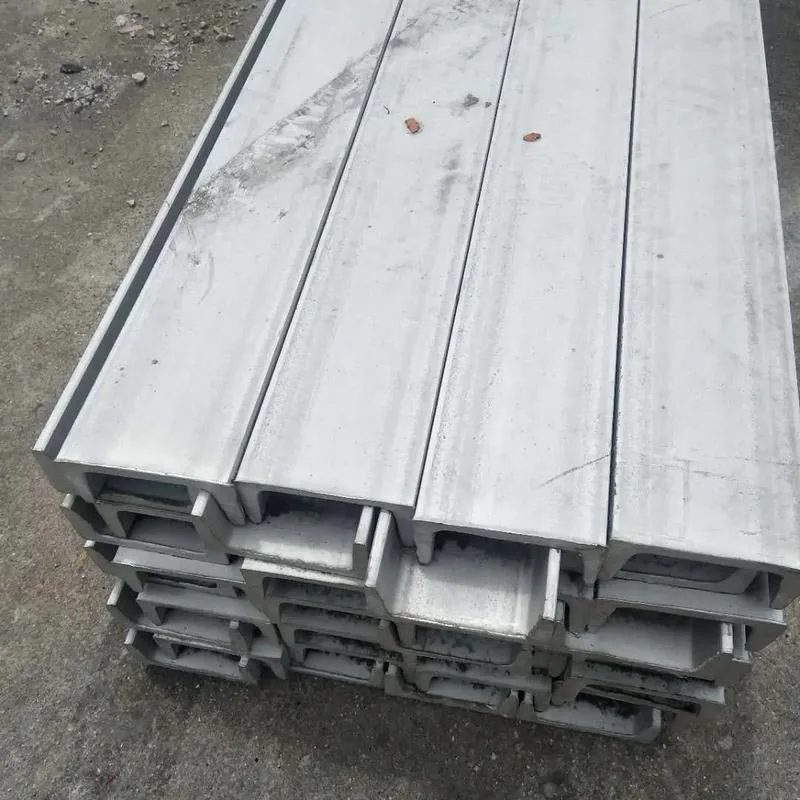

| Kênh | UPN, UPE, C | Chiều cao 50 mm đến 400 mm | 5,6 kg/m đến 104 kg/m | giằng, ray bên, xà gồ, các phần xây dựng |
| Góc bằng nhau | L | 20 mm x 20 mm x 3 mm đến 250 mm x 250 mm x 35 mm | 0,88 kg/m đến 128 kg/m | Giàn, kết nối, lanh tô, giá đỡ |
| Góc không bằng nhau | L | 30 mm x 20 mm x 3 mm đến 200 mm x 150 mm x 18 mm | 1,12 kg/m đến 46,1 kg/m | Giá đỡ, khung, nẹp |
| Phần rỗng vuông | SHS | 20 mm x 20 mm x 2 mm đến 400 mm x 400 mm x 20 mm | 1,05 kg/m đến 238 kg/m | Cột, khung kiến trúc, bệ máy |
| Phần rỗng hình chữ nhật | RHS | 50 mm x 25 mm x 2,5 mm đến 500 mm x 300 mm x 20 mm | 2,72 kg/m đến 239 kg/m | Khung cổng, kèo, dầm kết cấu |
| Phần rỗng tròn | CHS | OD 21,3 mm x 2,0 mm đến 610 mm OD x 20 mm | 0,95 kg/m đến 291 kg/m | Cọc, cột, lan can, khung không gian |
THÉP YS cung cấp các loại thép kết cấu bằng thép cacbon, thép hợp kim thấp cường độ cao và thép chịu thời tiết. Việc lựa chọn loại phụ thuộc vào tải trọng, nhiệt độ, môi trường ăn mòn và yêu cầu về khả năng hàn. Bảng dưới đây tóm tắt các loại phổ biến và tính chất cơ học của chúng.
| Lớp thép | Tiêu chuẩn | Tối thiểu. Sức mạnh năng suất (MPa) | Độ bền kéo (MPa) | Độ giãn dài (%) | Kiểm tra tác động |
|---|---|---|---|---|---|
| A36 | ASTM | 250 | 400 – 550 | ≥20 | Không bắt buộc |
| A572 Gr.50 | ASTM | 345 | 450 – 650 | ≥18 | Không bắt buộc |
| A992 | ASTM | 345 – 450 | ≥450 | ≥18 | Không bắt buộc |
| S235JR | EN 10025-2 | 235 | 360 – 510 | ≥24 | 20°C / 27J |
| S275JR | EN 10025-2 | 275 | 410 – 560 | ≥21 | 20°C / 27J |
| S355J2 | EN 10025-2 | 355 | 470 – 630 | ≥20 | -20°C / 27J |
| SS400 | JIS G3101 | 245 | 400 – 510 | ≥17 | Không bắt buộc |
| SM490A | JIS G3106 | 325 | 490 – 610 | ≥17 | Không bắt buộc |
| Q235B | GB/T 700 | 235 | 370 – 500 | ≥26 | 20°C / 27J |
| Q355B | GB/T 1591 | 355 | 470 – 630 | ≥20 | 20°C / 34J |
Các thị trường khác nhau sử dụng các tiêu chuẩn về kích thước và vật liệu khác nhau. Bảng dưới đây trình bày các tiêu chuẩn chung áp dụng cho thép hình cán nóng.
| Khu vực / Cơ quan tiêu chuẩn | Tiêu chuẩn chính | Lớp điển hình | Phạm vi sản phẩm được bảo hiểm |
|---|---|---|---|
| Hoa Kỳ / ASTM | ASTM A6/A6M, A36/A36M, A572/A572M, A992/A992M | A36, A572 Gr.50, A992 | Mặt bích rộng, dầm chữ I, kênh, góc, cọc ván |
| Châu Âu / CEN | EN 10025-2, EN 10034, EN 10210-2, EN 10219-2 | S235JR, S275JR, S355J2 | IPN, IPE, HEA/HEB/HEM, UPN/UPE, phần rỗng |
| Nhật Bản / JIS | JIS G3101, JIS G3106, JIS G3192 | SS400, SM490A | Dầm chữ H, dầm chữ I, kênh, góc, cọc ván |
| Trung Quốc / GB | GB/T 706, GB/T 11263, GB/T 1591 | Q235B, Q355B | Dầm chữ H, dầm chữ I, kênh, góc cán nóng |
| Quốc tế / ISO | Dòng ISO 657 | Fe 360, Fe 510 | Phần thép cán nóng |
Độ chính xác về kích thước ảnh hưởng đến việc lắp đặt, thời gian hàn và hiệu suất kết cấu. YS STEEL tuân theo các giới hạn dung sai được xác định bởi ASTM A6/A6M, EN 10034, EN 10210-2 và GB/T 706. Các thông số dung sai chính được liệt kê bên dưới.
Hồ sơ thép có thể được cung cấp trong các điều kiện bề mặt sau:
Những hồ sơ này phục vụ một loạt các mục đích kết cấu và kiến trúc. YS STEEL đã cung cấp các mặt cắt cho các dự án thuộc các lĩnh vực sau:
Khi chuẩn bị yêu cầu trưng dụng vật liệu, các kỹ sư nên bao gồm các thông số sau:
THÉP YS cung cấp các cấu kiện thép kết cấu với thời gian thực hiện đáng tin cậy và khả năng truy xuất nguồn gốc đầy đủ. Mỗi lô hàng bao gồm nhận dạng số nhiệt, chứng chỉ kiểm tra nhà máy và báo cáo kiểm tra kích thước. Công ty có thể cung cấp các đoạn cắt theo chiều dài, các đầu được khoan hoặc gia công và đóng gói theo yêu cầu để xuất khẩu bằng container. Với kho lưu trữ đa tiêu chuẩn bao gồm các thông số kỹ thuật của ASTM, EN, JIS và GB, YS STEEL giúp khách hàng củng cố việc mua sắm và giảm rủi ro chuỗi cung ứng.
Hỏi: Sự khác biệt giữa dầm H và dầm chữ I là gì?
MỘT:Dầm chữ H có mặt bích rộng hơn và bản dày hơn so với dầm chữ I có cùng chiều cao. Các bề mặt mặt bích của dầm chữ H gần như song song, giúp cho việc liên kết bằng bu lông trở nên dễ dàng hơn. Dầm chữ I có mặt bích thon và hiệu quả hơn khi uốn theo một hướng, nhưng chúng có khả năng chống oằn xoắn ngang thấp hơn. Dầm chữ H thường được sử dụng làm cột và các cấu kiện uốn dọc trục kết hợp, trong khi dầm chữ I thường được chọn cho các dầm đỡ đơn giản và dầm cầu trục. YS STEEL cung cấp cho cả hai loại bảng đặc tính mặt cắt chi tiết để so sánh.
Hỏi: Nên sử dụng loại thép nào cho kết cấu chịu động đất?
MỘT:Đối với các ứng dụng địa chấn, các kỹ sư thường chọn các loại có cường độ chảy xác định trong khoảng từ 345 MPa đến 450 MPa, chẳng hạn như ASTM A992, A572 Gr.50, S355J2 hoặc Q355B. Các loại này cung cấp tỷ lệ năng suất và độ bền cân bằng và độ dẻo tốt. A992 được thiết kế đặc biệt cho các phần mặt bích rộng được sử dụng trong xây dựng khung và có tỷ lệ năng suất kéo tối đa là 0,85. Đối với các kết nối mô men hàn trong vùng địa chấn, các đặc tính độ bền và độ dày xuyên suốt cũng có thể được xác định. YS STEEL có thể cung cấp các cấu hình với thử nghiệm va đập Charpy ở -20°C hoặc -40°C khi được yêu cầu.
Hỏi: YS STEEL có thể cung cấp dịch vụ cắt, khoan và chuẩn bị kết thúc tùy chỉnh không?
MỘT:Đúng. YS STEEL cung cấp quy trình xử lý giá trị gia tăng bao gồm cắt theo chiều dài, cắt góc, khoan, khía khía, đối phó và chuẩn bị mối hàn. Các cơ sở xử lý có thể xử lý dầm chữ H có chiều cao lên tới 1000 mm và các phần rỗng có đường kính lên tới 610 mm. Việc chuẩn bị và uốn cong tấm cuối tùy chỉnh cũng có thể được sắp xếp cho các dự án cụ thể. Bản vẽ chế tạo và báo cáo dung sai được cung cấp trước khi gửi đi.
Hỏi: Hồ sơ kết cấu thép được cung cấp những tài liệu gì?
MỘT:Mỗi đơn hàng từ YS STEEL đều bao gồm chứng chỉ kiểm tra nhà máy, ghi lại chỉ số nhiệt, thành phần hóa học, kết quả kiểm tra cơ học và sự tuân thủ tiêu chuẩn. Các tài liệu bổ sung như chứng chỉ EN 10204 3.1 hoặc 3.2, báo cáo kiểm tra kích thước và thông cáo kiểm tra của bên thứ ba có sẵn theo yêu cầu. Đối với các đơn hàng xuất khẩu, phiếu đóng gói, vận đơn, giấy chứng nhận xuất xứ được chuẩn bị theo yêu cầu của nước đến.
Hỏi: Cấu hình thép kết cấu được định giá như thế nào và điều gì ảnh hưởng đến đơn giá?
MỘT:Đơn giá thường dựa trên trọng lượng lý thuyết trên mét nhân với giá cơ bản của từng loại cụ thể. Các yếu tố ảnh hưởng đến chi phí bao gồm loại thép đã chọn, loại hồ sơ, kích thước phần, số lượng, dung sai chiều dài, xử lý bề mặt và điều khoản giao hàng. Giá thị trường phôi thép và phế liệu cũng ảnh hưởng đến báo giá cuối cùng. YS STEEL cung cấp báo giá minh bạch với chi tiết chi tiết về vật liệu, gia công và vận chuyển. Đối với các đơn hàng đóng trong container, việc lập kế hoạch lồng ghép và đóng gói tối ưu giúp giảm chi phí vận chuyển.
