Một hệ thống lắp đặt được thiết kế tốt không chỉ bao gồm các thanh ray và kẹp. Mỗi phụ kiện đóng một vai trò cụ thể trong việc cố định các tấm pin, quản lý chuyển động nhiệt, duy trì tính liên tục về điện và bảo vệ bề mặt mái nhà. Dưới đây là bảng phân tích các phụ kiện lắp đặt năng lượng mặt trời quan trọng nhất của YS STEEL.
Đường ray tạo thành cấu trúc hỗ trợ ngang hoặc dọc chính cho mô-đun PV. YS STEEL cung cấp các thanh ray nhôm ép đùn bằng hợp kim 6005-T5 và 6063-T6 với lớp hoàn thiện anodized trong hoặc đen. Các kênh chấp nhận đai ốc hoặc bu lông chữ T trượt, cho phép người lắp đặt định vị các kẹp ở bất kỳ đâu dọc theo đường ray mà không cần khoan. Chiều dài tiêu chuẩn bao gồm 2,1 m, 3,3 m, 4,2 m và 6,0 m, có thể cắt tùy chỉnh theo yêu cầu. Mỗi cấu hình đường ray được thiết kế để giảm thiểu độ võng khi chịu tải trong khi vẫn duy trì thiết kế nhẹ giúp giảm chi phí vận chuyển và xử lý.
Ưu điểm chính của thanh ray YS STEEL bao gồm các kênh quản lý dây tích hợp, hướng dẫn đo được đánh dấu trước và nắp cuối bảo vệ khỏi các cạnh sắc. Kênh trên cùng tương thích với hầu hết các kẹp giữa và cuối, trong khi kênh dưới cùng chấp nhận chân chữ L, mối nối và vấu nối đất. Đối với các khu vực ven biển có mức độ ăn mòn cao, YS STEEL cung cấp phương pháp anodizing cấp hàng hải với độ dày lớp phủ tối thiểu 15 micron.
Kẹp giữa cố định hai mô-đun liền kề bằng cách kẹp các cạnh khung giữa các tấm. Kẹp cuối giữ mô-đun ngoài cùng ở mỗi hàng. YS STEEL sản xuất cả hai loại từ nhôm ép đùn với phần cứng bằng thép không gỉ. Thân kẹp có sẵn màu bạc hoặc đen để phù hợp với tính thẩm mỹ của thanh ray và khung mô-đun. Các tấm trên cùng có thể điều chỉnh phù hợp với độ dày khung từ 30 mm đến 50 mm, bao phủ hầu hết các mô-đun PV chính thống.
Mỗi kẹp giữa bao gồm một bu lông chữ T được lắp ráp sẵn, vòng đệm phẳng, vòng đệm lò xo và đai ốc lục giác. Bu-lông chữ T trượt vào rãnh ray và xoay 90 độ để khóa cố định. Thiết kế này cho phép một người lắp đặt và giảm nguy cơ làm rơi phần cứng trên mái nhà. Bề mặt kẹp có cạnh răng cưa cắn vào khung mô-đun để tạo liên kết cơ học an toàn trong khi vẫn cho phép giãn nở nhiệt dọc theo trục đường ray.

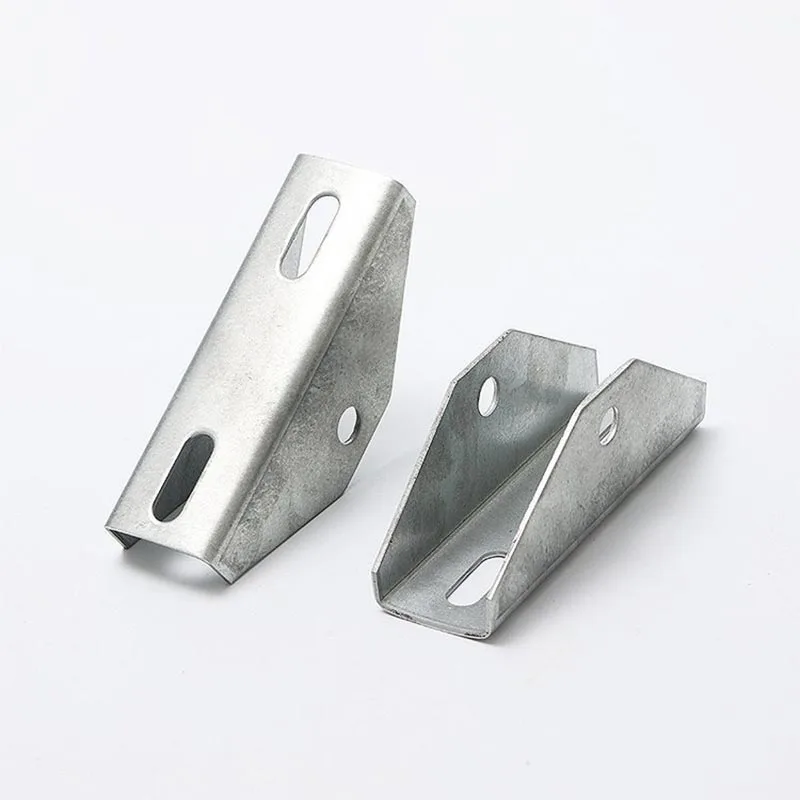

Các phụ kiện gắn trên mái kết nối hệ thống đường ray với kết cấu tòa nhà. YS STEEL cung cấp chân chữ L, chân đế, ray nhỏ và chân nghiêng cho các loại mái khác nhau. Chân chữ L thường được sử dụng trên mái lợp ván lợp dốc, nơi bu lông xuyên trực tiếp vào xà nhà. Đế chân chữ L bao gồm các lỗ khoan trước cho vít trễ M8 hoặc 5/16 inch, trong khi mặt bích dọc bắt vít vào kênh ray. Chân đế nâng đường ray lên trên bề mặt mái nhà để cải thiện luồng không khí và cho phép chuyển động nhiệt.
Đối với mái hình thang bằng kim loại, YS STEEL cung cấp phụ kiện vít tự khoan với vòng đệm cao su EPDM để bịt kín sự xuyên thấu. Mái đường may đứng sử dụng kẹp không xuyên để giữ chặt đường may mà không cần khoan lỗ. Mái bê tông phẳng sử dụng hệ balát có chân nghiêng có thể điều chỉnh từ 5 đến 30 độ. Tất cả các phụ kiện gắn trên mái đều có sẵn bằng nhôm hoặc thép mạ kẽm nhúng nóng tùy thuộc vào yêu cầu tải trọng và mức độ tiếp xúc với môi trường.
Các phụ kiện nối đất đảm bảo rằng tất cả các bộ phận kim loại của mảng PV duy trì tính liên tục về điện và tiêu tán dòng điện sự cố một cách an toàn. Kẹp nối đất YS STEEL được thiết kế để xuyên qua lớp anot hóa của khung ray và mô-đun, tạo ra liên kết kim loại với kim loại đáng tin cậy. Điều này giúp loại bỏ sự cần thiết của dây nối đất bằng đồng riêng biệt và giảm thời gian lắp đặt tới 40%.
Các vấu nối đất gắn vào đường ray bằng vít hoặc bu lông cố định và chấp nhận dây dẫn bằng đồng trần từ 6 AWG đến 2 AWG. Các vấu được làm từ đồng hoặc nhôm đóng hộp với phần cứng bằng thép không gỉ. Đối với mối nối đường ray, YS STEEL cung cấp bộ dụng cụ nối vừa nối hai đoạn đường ray vừa duy trì tính liên tục về điện. Tất cả các bộ phận nối đất đều đáp ứng các tiêu chuẩn UL 2703 và IEC 62561 về liên kết điện trở thấp.
Sự xuyên qua mái nhà là nguồn rò rỉ nước phổ biến nhất trong lắp đặt năng lượng mặt trời. Bộ đèn nháy YS STEEL bao gồm các tấm nhôm hoặc tấm nhấp nháy không gỉ, gioăng cao su EPDM và ống bọc nén bịt kín xung quanh bu lông trễ và móc mái. Đèn chớp được thiết kế để trượt bên dưới lớp ván lợp phía trên trong khi cạnh dưới chồng lên lớp ván lợp bên dưới, hướng nước ra khỏi sự xâm nhập.
Mỗi bộ đèn nháy đều được kiểm tra khả năng chống nước trong điều kiện mô phỏng mưa và tuyết. Miếng đệm EPDM duy trì tính linh hoạt từ -40°C đến 120°C, đảm bảo bịt kín ở mọi vùng khí hậu. Đèn nháy có nhiều kích cỡ để phù hợp với đường kính bu lông trễ thông thường và khoảng cách móc mái. Đối với mái ngói, YS STEEL cung cấp đèn chớp thay thế ngói phù hợp với đường viền của ngói cong và ngói phẳng.
Các chốt có thể nhỏ nhưng chúng mang toàn bộ tải trọng cấu trúc của mảng năng lượng mặt trời. YS STEEL cung cấp bu lông, đai ốc, vòng đệm và bu lông chữ T bằng thép không gỉ cấp A2-70 và A4-80 cho môi trường biển. Tất cả các ốc vít có ren đều được cung cấp lớp phủ chống kẹt hoặc hợp chất khóa ren được bôi sẵn để ngăn chặn hiện tượng lõm và lỏng khi rung.
Kích thước bu lông dao động từ M6 đến M12, với chiều dài từ 16 mm đến 60 mm. Bu lông chữ T có sẵn loại M8 và M10 để phù hợp với chiều rộng kênh đường ray. Đai ốc lục giác và đai ốc mặt bích bao gồm các mặt có răng cưa chống lại sự nới lỏng rung động. Vòng đệm bao gồm các loại niêm phong phẳng, lò xo và liên kết EPDM. Mỗi lô dây buộc đều có thể truy nguyên theo chứng chỉ vật liệu của nó, đảm bảo độ bền kéo và khả năng chống ăn mòn ổn định.
Quản lý cáp thích hợp giúp dây không bị cọ xát vào các cạnh đường ray sắc nhọn và giữ cho mảng trông sạch sẽ. Các kẹp cáp YS STEEL gắn chặt vào rãnh ray và giữ chặt cáp PV. Các kẹp được làm từ nylon hoặc nhôm ổn định tia cực tím và chấp nhận đường kính cáp từ 4 mm đến 8 mm. Dây buộc zip bằng thép không gỉ và ống bọc bảo vệ cạnh cũng có sẵn cho các bó chạy dọc theo đường ray.
Máng cáp và ống dẫn có thể được lắp đặt dọc theo đường ray để định tuyến các đường chạy về nhà của DC. YS STEEL cung cấp các khay kẹp không cần dụng cụ và có thể thay đổi vị trí trong quá trình lắp đặt. Tất cả các phụ kiện quản lý cáp đều được đánh giá là có khả năng tiếp xúc với tia cực tím ngoài trời và hoạt động ở nhiệt độ từ -40°C đến 85°C.
Các bảng dưới đây cung cấp dữ liệu kỹ thuật cụ thể cho các phụ kiện lắp đặt năng lượng mặt trời YS STEEL. Sử dụng các tham số này để xác minh khả năng tương thích với thông số kỹ thuật của dự án và quy chuẩn xây dựng địa phương của bạn.
| Loại phụ kiện | Vật liệu | Hoàn thiện bề mặt | Độ dày lớp phủ | Chống ăn mòn |
|---|---|---|---|---|
| Đường sắt nhôm | 6005-T5 hoặc 6063-T6 | Anodized rõ ràng hoặc đen | 15-20 micron | Xịt muối hơn 1.000 giờ |
| Kẹp giữa / cuối | Nhôm 6005-T5 | Anodized bạc hoặc đen | 12-15 micron | Xịt muối hơn 1.000 giờ |
| Chân L/Bế tắc | Nhôm 6061-T6 hoặc thép HDG | Anodized/mạ kẽm nhúng nóng | 70-85 micron (HDG) | Xịt muối hơn 1.500 giờ |
| Vấu nối đất | Đồng/nhôm đóng hộp | mạ thiếc | 5-8 micron | Lớp biển |
| Tấm nhấp nháy | Nhôm 3003 hoặc inox 304 | Hoàn thiện nhà máy hoặc men nướng | Tấm 0,8-1,2 mm | Chống tia cực tím và nước |
| Bu lông / Đai ốc / Vòng đệm | Thép không gỉ A2-70 / A4-80 | thụ động | không áp dụng | Tuyệt vời, đã thử nghiệm phun muối |
| Kẹp cáp | Nylon PA66 hoặc nhôm ổn định tia cực tím | Đen / tự nhiên | không áp dụng | Đánh giá tia cực tím ngoài trời |
| tham số | Tiêu Chuẩn Thép YS | Tiêu chuẩn kiểm tra | Giá trị điển hình |
|---|---|---|---|
| Sức mạnh năng suất đường sắt | ≥ 240 MPa | ASTM B221 | 260-280 MPa |
| Độ bền kéo cuối cùng của đường sắt | ≥ 260 MPa | ASTM B221 | 290-310 MPa |
| Lực kẹp giữa | ≥ 1.200 N | UL 2703 | 1.500-1.800 N |
| Lực kéo kẹp cuối | ≥ 1.000 N | UL 2703 | 1.300-1.600 N |
| Điện trở nối đất | ≤ 0,1 Ω | UL 2703 | 0,02-0,05 ôm |
| Mô-men xoắn dây buộc (M8) | 14-16 N·m | ISO 898-1 | Khuyến nghị 15 N·m |
| Phạm vi nhiệt độ hoạt động | -40°C đến +85°C | IEC 61215 | Đã vượt qua chu kỳ nhiệt |
| Đánh giá tải trọng gió | Lên tới 60 m/s | ASCE 7-16 | Dự án cụ thể |
| Đánh giá tải trọng tuyết | Lên tới 5,4 kPa | ASCE 7-16 | Dự án cụ thể |
| phụ kiện | Kích thước có sẵn | Đường sắt tương thích | Khung mô-đun tương thích | Trọng lượng trên 100 chiếc |
|---|---|---|---|---|
| Đường sắt nhôm | 2,1m / 3,3m / 4,2m / 6,0m | YS35, YS40, YS50 | Bất kỳ hồ sơ tiêu chuẩn | 115-330kg |
| Kẹp giữa | 30-35 mm, 35-40 mm, 40-50 mm | YS35, YS40, YS50 | Độ dày khung 30-50 mm | 4,5-6,2 kg |
| Kẹp cuối | 30-35 mm, 35-40 mm, 40-50 mm | YS35, YS40, YS50 | Độ dày khung 30-50 mm | 3,8-5,5 kg |
| Chân chữ L | 40x40mm, 50x50mm, 60x40mm | YS35, YS40, YS50 | không áp dụng | 9,0-15,0 kg |
| Vấu nối đất | Dây 6-2 AWG | YS35, YS40, YS50 | không áp dụng | 1,8-2,5 kg |
| Bộ nhấp nháy | 150x150mm, 200x200mm, 250x250mm | không áp dụng | không áp dụng | 7,0-11,0 kg |
| Bolt chữ T | M8x25, M8x35, M10x30, M10x40 | YS35, YS40, YS50 | không áp dụng | 1,2-2,0 kg |
Tất cả dữ liệu kích thước phải tuân theo dung sai sản xuất tiêu chuẩn là ±0,5 mm đối với nhôm ép đùn và ±0,3 mm đối với các bộ phận gia công. YS STEEL cung cấp bản vẽ đầy đủ chiều và tệp CAD 3D cho mọi phụ kiện theo yêu cầu.
Việc lựa chọn phụ kiện phù hợp tùy thuộc vào loại mái, kích thước mô-đun, tải trọng gió và tuyết cục bộ cũng như phương pháp nối đất cần thiết. Quy trình lựa chọn có hệ thống giúp giảm sai sót tại hiện trường và đảm bảo hệ thống vượt qua quá trình kiểm tra một cách suôn sẻ.
THÉP YS cung cấp đánh giá kỹ thuật trước khi bán hàng miễn phí cho mọi dự án. Gửi bảng dữ liệu mô-đun, sơ đồ mái nhà và vùng gió/tuyết cục bộ của bạn và nhóm sẽ gửi lại hóa đơn vật liệu hoàn chỉnh cùng với các phụ kiện lắp đặt năng lượng mặt trời chính xác.
Ngay cả những phụ kiện tốt nhất cũng có thể bị hỏng nếu lắp đặt không đúng cách. Hãy thực hiện theo các phương pháp hay nhất này để đảm bảo hệ thống an toàn và lâu dài.
THÉP YS bao gồm bản in hướng dẫn lắp đặt cùng với mọi bộ phụ kiện. Hướng dẫn sử dụng bao gồm các bảng mô-men xoắn, khuyến nghị về khoảng cách và sơ đồ từng bước. Bản sao kỹ thuật số có sẵn trên trang web YS STEEL dành cho kỹ thuật viên hiện trường.
Hỏi: Sự khác biệt giữa kẹp giữa và kẹp cuối trong các phụ kiện lắp đặt năng lượng mặt trời là gì?
MỘT:Kẹp giữa nằm giữa hai tấm pin mặt trời liền kề và kẹp cả hai khung bảng cùng một lúc. Chúng có hàm kẹp đối xứng tạo áp lực lên cả hai bên. Kẹp cuối cố định bảng ngoài cùng liên tiếp và chỉ có một bề mặt kẹp trong khi mặt còn lại bắt vít hoặc trượt vào ray. Kẹp cuối phải chống lại lực nâng gió cao hơn vì chúng giữ cạnh tự do của mảng. Kẹp giữa và cuối của YS STEEL được thử nghiệm theo cùng một tiêu chuẩn kết cấu, nhưng đường tải cơ học khác nhau. Luôn lắp kẹp cuối ở đầu và cuối mỗi đoạn ray và sử dụng kẹp giữa giữa các tấm.
Hỏi: Phụ kiện lắp đặt năng lượng mặt trời YS STEEL có thể được sử dụng trên cả mái dốc và mái bằng không?
MỘT:Đúng. Hệ thống ray và kẹp rất phổ biến và hoạt động trên mọi loại mái nhà. Sự khác biệt nằm ở phương pháp gắn mái nhà. Đối với mái ngói hoặc mái ngói dốc, YS STEEL cung cấp chân chữ L với bu lông hoặc móc ngói nhấp nháy và trễ. Đối với mái bằng, các thanh ray và kẹp tương tự được gắn trên các chân nghiêng có thể điều chỉnh hoặc giá đỡ có chấn lưu. Đối với mái hình thang bằng kim loại, vít tự khoan có vòng đệm EPDM cố định chân chữ L trực tiếp vào tấm kim loại. Đối với mái có đường may đứng, kẹp đường may không xuyên thấu giữ ray mà không cần khoan. Các phụ kiện lắp đặt năng lượng mặt trời cốt lõi như đường ray, kẹp giữa, kẹp cuối và vấu nối đất vẫn giống hệt nhau trên tất cả các loại mái nhà.
Hỏi: Làm cách nào để biết loại đường ray nào phù hợp với dự án của tôi?
MỘT:Cấu hình đường ray phụ thuộc vào khoảng cách giữa các phần đính kèm của mái nhà và tải trọng gió và tuyết cục bộ. Các nhịp dài hơn đòi hỏi đường ray cao hơn với mô men quán tính cao hơn để hạn chế độ võng. Cấu hình YS STEEL YS35 phù hợp với các nhịp lên tới 1,2 mét ở vùng chịu tải vừa phải. Tay cầm YS40 có chiều dài lên tới 1,8 mét và là lựa chọn phổ biến nhất cho các dự án dân cư và thương mại. Cấu hình YS50 được sử dụng cho các nhịp trên 1,8 mét hoặc ở những vùng có tuyết dày. YS STEEL cung cấp các bảng tải trọng thể hiện nhịp lớn nhất cho phép đối với từng biên dạng dưới áp lực thiết kế khác nhau. Gửi địa chỉ trang web dự án của bạn và bố cục mảng để nhận được đề xuất cụ thể.
Câu hỏi: Kẹp nối đất YS STEEL có đủ đáp ứng tiêu chuẩn UL 2703 mà không cần thêm dây đồng không?
MỘT:Có, khi toàn bộ hệ thống lắp đặt bao gồm ray, kẹp và kẹp nối đất được liệt kê dưới dạng một cụm lắp ráp duy nhất được chứng nhận UL 2703 thì đường dẫn liên kết tích hợp là đủ. Các kẹp nối đất xuyên qua lớp phủ anodized trên cả thanh ray và khung mô-đun, tạo ra liên kết điện có điện trở thấp. Không cần dây đồng hoặc vấu nối đất riêng biệt để liên kết mô-đun ở hầu hết các khu vực pháp lý. Tuy nhiên, hệ thống vẫn yêu cầu kết nối trực tiếp từ một đường ray đến dây dẫn điện cực nối đất chính. YS STEEL cung cấp tài liệu liệt kê UL 2703 và hướng dẫn lắp đặt mà bạn phải tuân thủ chính xác để duy trì chứng nhận. Nếu bạn kết hợp các thành phần từ các nhà sản xuất khác nhau, danh sách UL 2703 có thể không áp dụng và bạn sẽ cần dây nối đất truyền thống.
